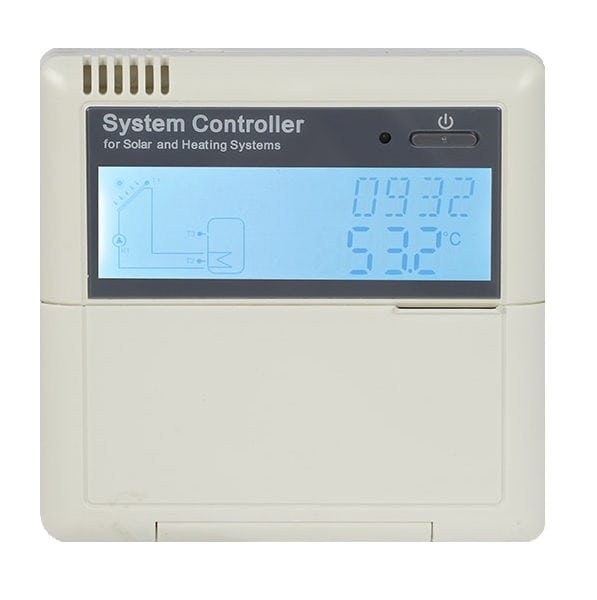

Тепловой контроллер SR 81
Тепловой контроллер SR81 является обязательным элементом гелиосистем с принудительной циркуляцией теплоносителя. Он предназначен для управления процессом нагрева от солнца и контроля состояния гелиосистемы. Контроллер получает информацию от датчиков температуры (один из которых устанавливается на выходе солнечного коллектора) и регулирует работу циркуляционного насоса. Эффективность и безопасность гелиосистемы в значительной мере зависят от контроллера.
10 400 руб
SR81
✓ На складе
Основные характеристики
| Модель | SR 81 |
| Потребляемая мощность | ≤ 2,5 Вт |
| Напряжение питания | ~220 В ± 10% |
| Класс защиты | IP40 |
| Температура эксплуатации | 0°C ... +40°C |
Входы и выходы
| Входы | |
| Датчик температуры коллектора PT1000 | 1 шт |
| Датчик температуры бака NTC10K, B=3950 | 4 шт |
| Выходы | |
| Реле для электрического нагревателя | 1 шт |
| Реле управления насосом | 3 шт |
Габариты
| Клавиатура (Ш × В × Г) | 120 × 120 × 18 мм |
| Контроллер (Ш × В × Г) | 200 × 140 × 43 мм |
Комплект поставки
- Контроллер SR81: 1 шт — центральный блок управления гелиосистемой
- Датчик температуры PT1000: 1 шт — для установки на выходе солнечного коллектора
- Датчик температуры NTC 10K, B=3950: 2 шт — для контроля температуры в баке
- Провод питания: 1 шт — для подключения к сети 220 В
- Инструкция по эксплуатации: Подробное руководство по установке и настройке
- Крепление на стену: Комплект для надежного монтажа контроллера
Принцип работы
Контроллер SR81 постоянно сравнивает температуру в солнечном коллекторе и температуру в накопительном баке. Когда температура в коллекторе превышает температуру в баке на заданное значение (обычно 5–10°C), контроллер включает циркуляционный насос. Теплоноситель начинает циркулировать, перенося тепловую энергию от коллекторов к баку. Когда разница температур становится недостаточной, насос отключается.
Дополнительные функции
- Управление резервным электрическим нагревателем при недостатке солнечной энергии
- Защита от перегрева системы
- Защита от замерзания теплоносителя
- Индикация текущего состояния системы на дисплее
- Возможность подключения до 4 датчиков температуры бака для точного контроля
- Управление до 3 насосов для сложных многоконтурных систем
Преимущества контроллера SR81
- Низкое энергопотребление: ≤ 2,5 Вт — минимальные затраты электроэнергии
- Надежная защита: Класс IP40 защищает электронику от пыли
- Универсальность: Поддержка до 4 датчиков бака и 3 насосов
- Безопасность: Встроенная защита от перегрева и замерзания
- Простота настройки: Интуитивно понятный интерфейс управления
- Совместимость: Работает с большинством солнечных коллекторов и насосных станций
- Компактность: Небольшой размер позволяет установить контроллер в любом удобном месте
- Полный комплект: Все необходимые датчики и крепления в комплекте поставки
Области применения
- Солнечные водонагревательные системы с принудительной циркуляцией
- Системы горячего водоснабжения частных домов и коттеджей
- Гелиосистемы для подогрева бассейнов
- Коммерческие объекты: гостиницы, базы отдыха, АЗС
- Системы поддержки отопления с использованием солнечных коллекторов
- Многоконтурные гелиосистемы с несколькими баками-аккумуляторами
Монтаж и подключение
Контроллер крепится на стену с помощью входящего в комплект крепления. Подключение датчиков температуры осуществляется через соответствующие разъемы на задней панели. Датчик PT1000 устанавливается на выходе из солнечного коллектора, датчики NTC10K — в гильзы накопительного бака на разных уровнях. Электрическое подключение выполняется к сети 220 В ± 10%.
Рекомендации по установке
Рекомендуется устанавливать контроллер в защищенном от прямых солнечных лучей и атмосферных осадков месте, вблизи накопительного бака. Для обеспечения корректной работы необходимо соблюдать температурный режим эксплуатации (0...+40°C) и правильно разместить датчики температуры согласно инструкции.
Частые вопросы (FAQ)
Контроллер SR81 совместим с большинством циркуляционных насосов для гелиосистем, включая насосные станции NCFD2-IV. Управление осуществляется через релейный выход, совместимый с насосами мощностью до 1500 Вт.
Да, контроллер поддерживает подключение до 4 датчиков температуры бака типа NTC10K, B=3950. Это позволяет точно контролировать температуру на разных уровнях бака-аккумулятора.
Разница температур для включения насоса настраивается через меню контроллера. Рекомендуемое значение: 5–10°C. Подробная инструкция по настройке приведена в руководстве по эксплуатации.
При отключении электропитания контроллер останавливает работу системы. После восстановления питания система автоматически возобновляет работу в соответствии с заданными параметрами.
Гарантия на контроллер SR81 составляет 2 года при условии правильной установки и эксплуатации согласно инструкции.
