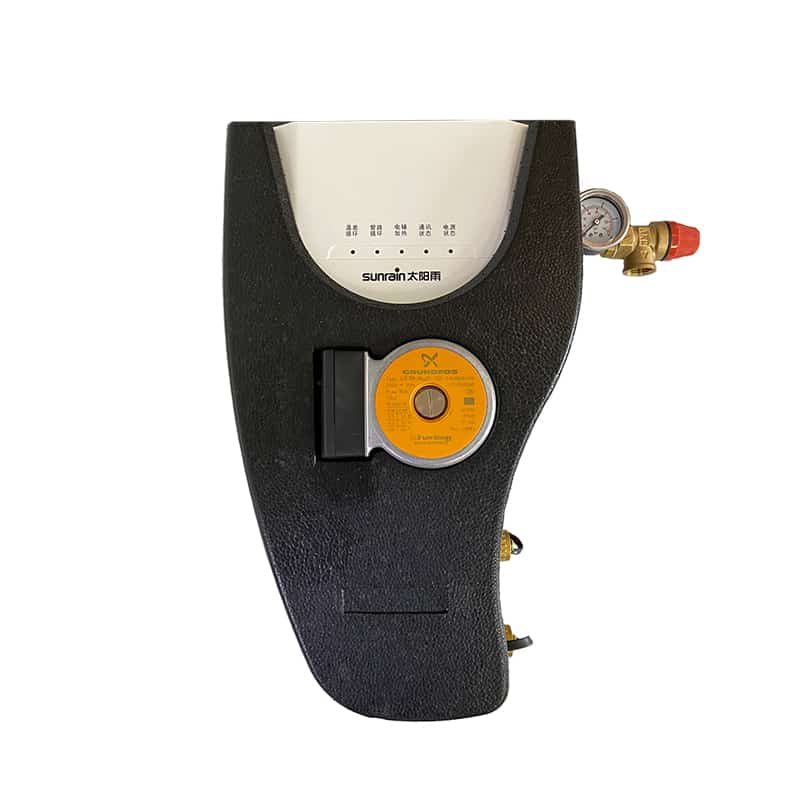

Насосная станция NCFD2-IV
Насосная станция NCFD2-IV используется в солнечной водонагревательной сплит-системе с принудительной циркуляцией и предназначена для обеспечения циркуляции теплоносителя в коллекторном контуре (бак-коллекторы-бак). Включение/выключение насоса происходит по команде контроллера, который измеряет температуры в коллекторе и накопительном баке. Вместе с контроллером насосная станция образует блок автоматики, регулирующий работу гелиосистемы.
Основные характеристики
| Циркуляционный насос | WILO |
| Потребляемая мощность | 50–93 Вт |
| Напряжение питания | 220–240 В / 50 Гц |
| Максимальное давление | 1 МПа |
| Максимальный напор | 5 м |
| Присоединение | 1/2" |
| Срабатывание клапана по давлению | 0,6 МПа |
| Класс защиты | IPX4D |
| Температура эксплуатации | -10 ... +50°C |
| Габариты (Д × Ш × Г) | 425 × 350 × 130 мм |
| Вес | 5 кг |
Состав насосной станции
- Циркуляционный насос Wilo: Надежный и энергоэффективный насос для обеспечения циркуляции теплоносителя
- Группа безопасности с манометром: Контроль давления в системе и защита от превышения допустимых значений
- Клапан заполнения системы: Удобное заполнение и подпитка контура теплоносителем
- Теплоизолирующий кожух: Снижение теплопотерь и защита компонентов станции
- Анкеры для крепления на стену: Надежный и простой монтаж на вертикальную поверхность
Принцип работы
Насосная станция работает в паре с контроллером гелиосистемы. Контроллер постоянно сравнивает температуру в солнечном коллекторе и температуру в накопительном баке. Когда температура в коллекторе превышает температуру в баке на заданное значение, контроллер подает сигнал на включение насоса. Теплоноситель начинает циркулировать по контуру, перенося тепловую энергию от коллекторов к баку-аккумулятору.
Энергоэффективность
Гидравлическое сопротивление коллекторного контура достаточно мало, что даёт возможность использовать маломощные насосы. Потребляемая мощность насосной станции (50–93 Вт) ничтожно мала по сравнению с полученной тепловой энергией от солнечных коллекторов, что обеспечивает высокую энергоэффективность всей гелиосистемы.
Преимущества NCFD2-IV
- Надежный насос Wilo: Известный европейский бренд с подтвержденным качеством
- Низкое энергопотребление: 50–93 Вт — минимальные затраты электроэнергии
- Компактные размеры: 425×350×130 мм — удобство размещения
- Малый вес: 5 кг — простота монтажа и транспортировки
- Встроенная группа безопасности: Защита системы от превышения давления
- Теплоизоляция: Снижение теплопотерь в контуре циркуляции
- Защита IPX4D: Устойчивость к брызгам и пыли
- Широкий температурный диапазон: Работа от -10 до +50°C
- Простое подключение: Присоединение 1/2" для быстрой интеграции в систему
Области применения
- Солнечные водонагревательные сплит-системы с принудительной циркуляцией
- Системы горячего водоснабжения частных домов и коттеджей
- Гелиосистемы для подогрева бассейнов
- Коммерческие объекты: гостиницы, базы отдыха, АЗС
- Системы поддержки отопления с использованием солнечных коллекторов
Монтаж и подключение
Насосная станция крепится на стену с помощью входящих в комплект анкеров. Подключение к коллекторному контуру осуществляется через резьбовое соединение 1/2". Электрическое подключение выполняется к сети 220–240 В / 50 Гц. Управление насосом осуществляется через контроллер гелиосистемы.
Рекомендации по установке
Рекомендуется устанавливать насосную станцию в защищенном от прямых атмосферных осадков месте, вблизи накопительного бака. Для обеспечения долговечности оборудования необходимо соблюдать температурный режим эксплуатации (-10...+50°C) и регулярно проверять давление в системе по манометру.
Частые вопросы (FAQ)
Насосная станция NCFD2-IV совместима с контроллерами гелиосистем, имеющими релейный выход для управления циркуляционным насосом. Рекомендуется использовать контроллеры SILA или аналогичные с функцией сравнения температур коллектора и бака.
Рекомендуется использовать специализированный теплоноситель для гелиосистем на основе пропиленгликоля с температурой замерзания не выше -30°C. Это обеспечит защиту системы от замерзания в зимний период.
Рекомендуется периодически проверять давление в системе по манометру, контролировать уровень теплоносителя и визуально осматривать соединения на предмет протечек. Насос Wilo не требует специального обслуживания.
Да, насосная станция универсальна и может использоваться с любыми вакуумными или плоскими солнечными коллекторами при условии совместимости гидравлических параметров контура.
Гарантия на насосную станцию составляет 2 года. Насос Wilo имеет расширенную гарантию от производителя при условии правильной эксплуатации.
